-الوحدة الرئيسية لحلقة الجهد العالي
المعيار: IEC 62271-200 وGB 3906
الفولطية: 12 كيلو فولت – 24 كيلو فولت
التصنيف الحالي: 630A
تحمل وقت قصير: 20 كيلو أمبير/3 ثانية
الفولطية: 12 كيلو فولت – 24 كيلو فولت
التصنيف الحالي: 630A
تحمل وقت قصير: 20 كيلو أمبير/3 ثانية
إرسال التحقيق

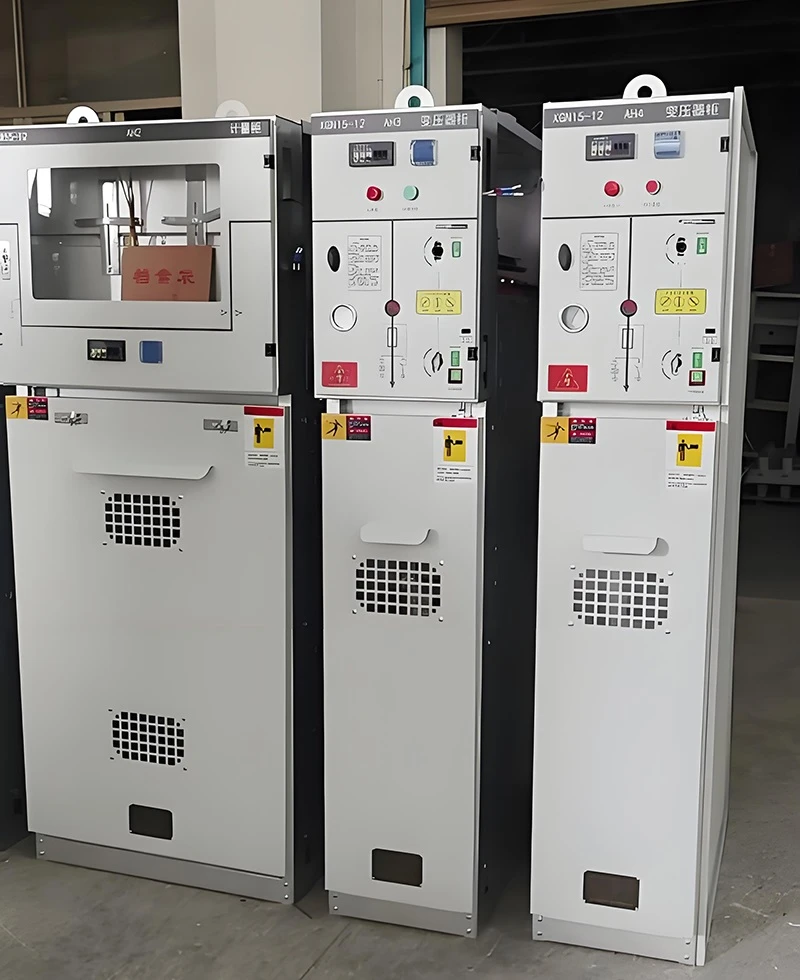

ما هو هذا المنتج؟ - إنها خزانة مدمجة عالية الجهد للحلقة أو مصدر الطاقة المزدوج
يتم استخدام -الوحدة الرئيسية الحلقية ذات الجهد العالي (RMU) في أنظمة التوزيع بجهد 12 كيلو فولت إلى 24 كيلو فولت.
غالبًا ما تراه في شبكات كهرباء المدينة والمباني التجارية والمناطق السكنية والمحطات الفرعية للطاقة الشمسية أو طاقة الرياح.
يمكن أن يعمل في شبكة حلقية أو كجهاز توزيع طرفي.
يتوافق هذا المنتج مع IEC 62271-200 وGB 3906.
التصنيف الحالي هو 630A.
تيار الصمود لفترة قصيرة هو 20 كيلو أمبير لمدة 3 ثوانٍ.
تستخدم الخزانة عزل الغاز (SF6) أو العزل الصلب. إنه صغير الحجم ولا يحتاج إلى صيانة-.
نحن نستخدم مفتاح كسر الحمل بالإضافة إلى مجموعة الصمامات، أو يمكننا إضافة قاطع فراغ.
تستخدم مشاريع الطاقة السكنية التابعة لشركة China Railway وChina Railway Construction الوحدة الرئيسية الحلقية ذات الجهد العالي-.
غالبًا ما تراه في شبكات كهرباء المدينة والمباني التجارية والمناطق السكنية والمحطات الفرعية للطاقة الشمسية أو طاقة الرياح.
يمكن أن يعمل في شبكة حلقية أو كجهاز توزيع طرفي.
يتوافق هذا المنتج مع IEC 62271-200 وGB 3906.
التصنيف الحالي هو 630A.
تيار الصمود لفترة قصيرة هو 20 كيلو أمبير لمدة 3 ثوانٍ.
تستخدم الخزانة عزل الغاز (SF6) أو العزل الصلب. إنه صغير الحجم ولا يحتاج إلى صيانة-.
نحن نستخدم مفتاح كسر الحمل بالإضافة إلى مجموعة الصمامات، أو يمكننا إضافة قاطع فراغ.
تستخدم مشاريع الطاقة السكنية التابعة لشركة China Railway وChina Railway Construction الوحدة الرئيسية الحلقية ذات الجهد العالي-.
التعليمات
ما هي المواد والعمليات التي نستخدمها؟ – نستخدم خزان غاز من الفولاذ المقاوم للصدأ أو عزل إيبوكسي صلب
بالنسبة لوحدة RMU المعزولة بالغاز، فإننا نقوم بلحام خزان مغلق من لوح فولاذي مقاوم للصدأ بقطر 3 مم.
نملأه بغاز SF6 أقل من أو يساوي 0.04MPa. معدل التسرب السنوي أقل من أو يساوي 0.1%.
بالنسبة لوحدة RMU المعزولة الصلبة، قمنا بصب كل شيء في راتنجات الإيبوكسي. لا غاز ولا تلوث.

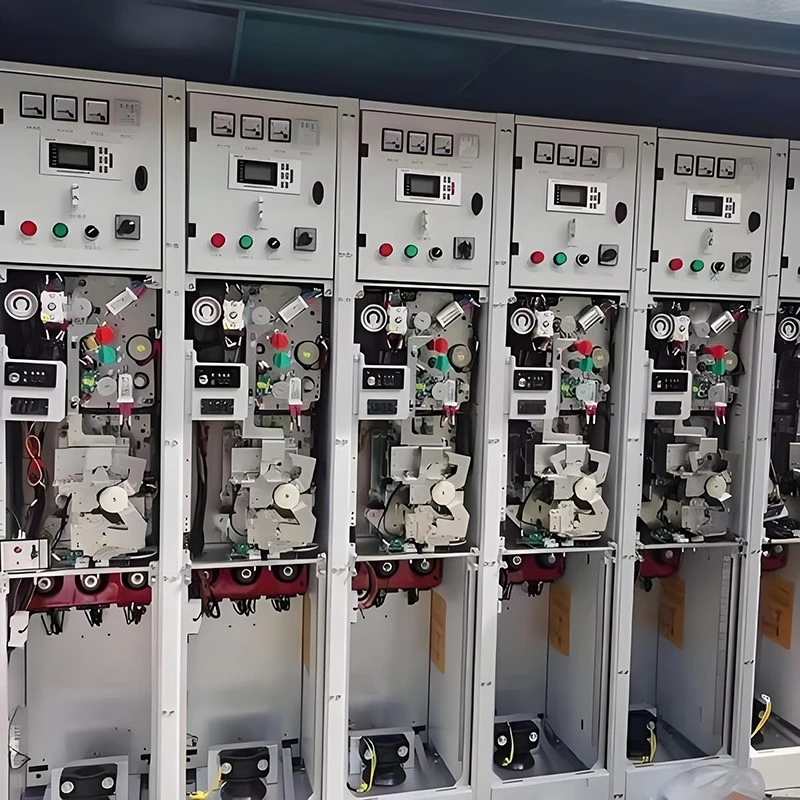

المفتاح الرئيسي عبارة عن -مفتاح ثلاثي المواضع: مغلق، ومفتوح، ومؤرض.
الحياة الميكانيكية 5000 عملية.
يحمي المصهر المحول ويزيل الأخطاء في أقل من أو يساوي 10 مللي ثانية.
تحتوي حجرة الكابل على مساحة كافية وتدعم دخول الكابل الأمامي أو الخلفي.
تصنيف الحماية: خزان الغاز IP67، الغلاف الخارجي IP4X.
مصنعنا بمساحة 2,000 متر مربع حاصل على شهادة ISO9001.
نملأه بغاز SF6 أقل من أو يساوي 0.04MPa. معدل التسرب السنوي أقل من أو يساوي 0.1%.
بالنسبة لوحدة RMU المعزولة الصلبة، قمنا بصب كل شيء في راتنجات الإيبوكسي. لا غاز ولا تلوث.
المفتاح الرئيسي عبارة عن -مفتاح ثلاثي المواضع: مغلق، ومفتوح، ومؤرض.
الحياة الميكانيكية 5000 عملية.
يحمي المصهر المحول ويزيل الأخطاء في أقل من أو يساوي 10 مللي ثانية.
تحتوي حجرة الكابل على مساحة كافية وتدعم دخول الكابل الأمامي أو الخلفي.
تصنيف الحماية: خزان الغاز IP67، الغلاف الخارجي IP4X.
مصنعنا بمساحة 2,000 متر مربع حاصل على شهادة ISO9001.
|
المعلمة |
قيمة |
|
معيار |
إيك 62271-200 و جيجابايت 3906 |
|
الجهد المقنن |
12 كيلو فولت – 24 كيلو فولت |
|
التصنيف الحالي |
630A |
|
تحمل وقت قصير |
20 كيلو أمبير/3 ثانية |
|
نوع العزل |
غاز SF6 أو الايبوكسي الصلب |
|
مادة الخزان |
3 ملم من الفولاذ المقاوم للصدأ |
|
معدل التسرب |
أقل من أو يساوي 0.1% سنوياً |
|
تبديل الحياة |
5000 عملية |
|
الحماية (الخزان) |
IP67 |
ما هي المزايا الأساسية؟ – حجم صغير، لا يحتاج إلى صيانة، وجاهز للتشغيل الآلي
المزايا هي الحجم الصغير والموثوقية العالية.
يتراوح عرض الخزانة من 375 إلى 500 مم فقط، مما يوفر مساحة كبيرة على الأرضية.
يعمل العزل الغازي في أي بيئة: ساحلية، أو على ارتفاعات عالية، أو مناطق ملوثة.
يمكننا إضافة آلية تشغيل المحرك -ووحدة DTU (وحدة طرفية التوزيع) للإشارة والقياس والتحكم عن بعد.
في الداخل، نضع مؤشر الجهد، وفتحات اختبار الطور، ومؤشر الخطأ.
لقد اجتاز هذا المنتج اختبار تكامل الجهاز الأول- والثاني-في شبكة الحالة.
نحن نقدم ضمانًا لمدة 5 سنوات ودعمًا فنيًا مدى الحياة.
يتراوح عرض الخزانة من 375 إلى 500 مم فقط، مما يوفر مساحة كبيرة على الأرضية.
يعمل العزل الغازي في أي بيئة: ساحلية، أو على ارتفاعات عالية، أو مناطق ملوثة.
يمكننا إضافة آلية تشغيل المحرك -ووحدة DTU (وحدة طرفية التوزيع) للإشارة والقياس والتحكم عن بعد.
في الداخل، نضع مؤشر الجهد، وفتحات اختبار الطور، ومؤشر الخطأ.
لقد اجتاز هذا المنتج اختبار تكامل الجهاز الأول- والثاني-في شبكة الحالة.
نحن نقدم ضمانًا لمدة 5 سنوات ودعمًا فنيًا مدى الحياة.
